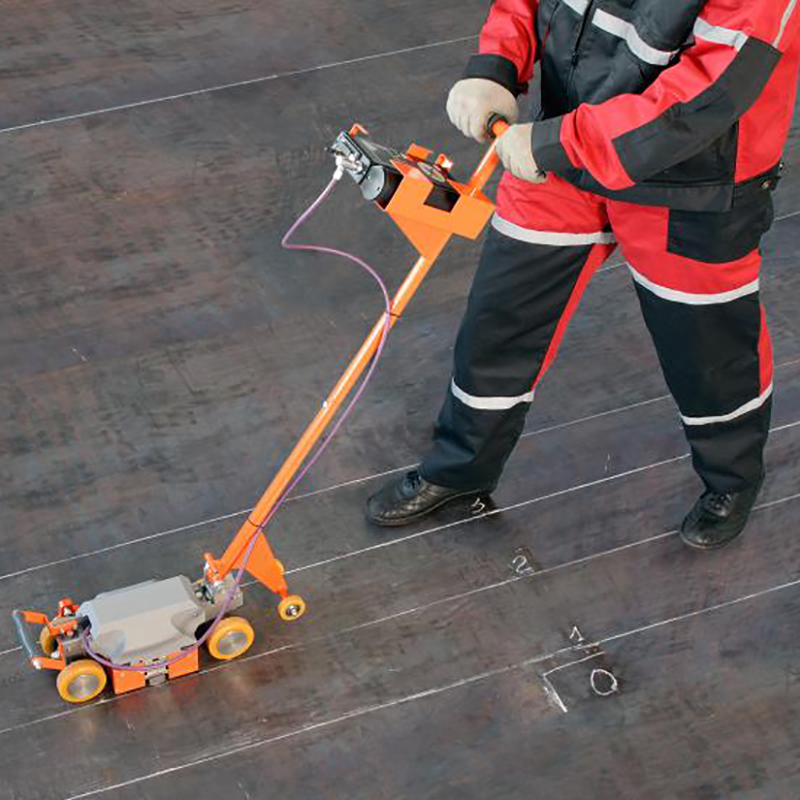

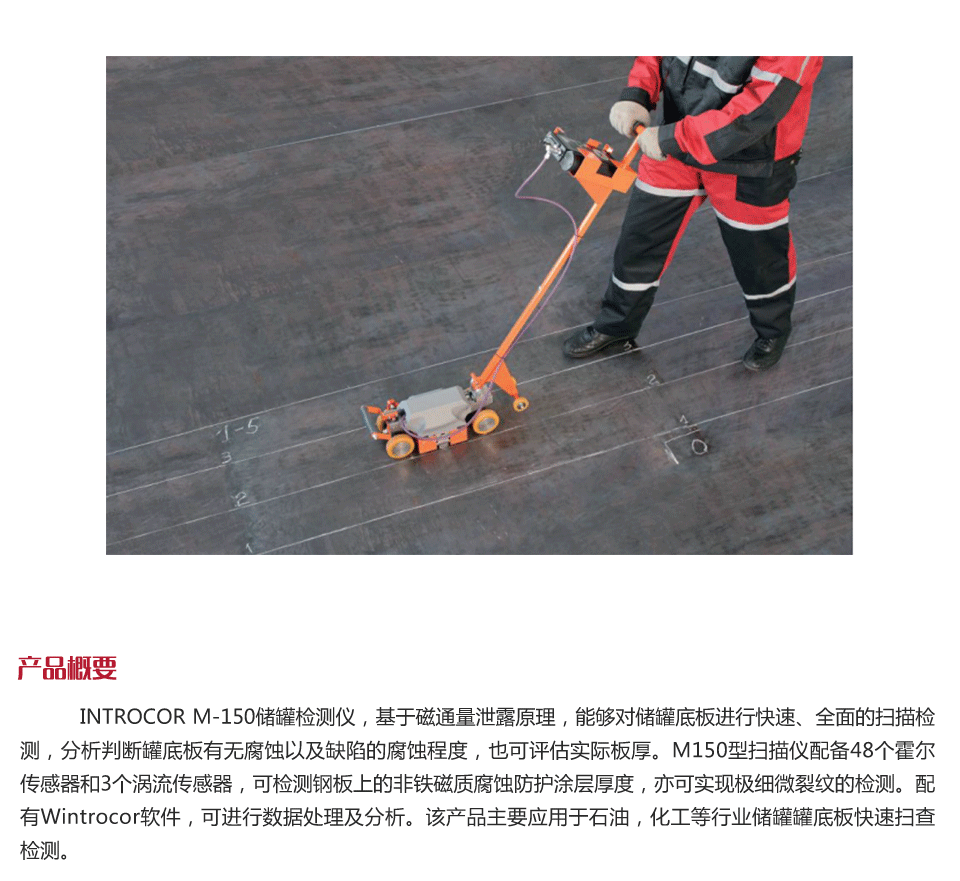

產品概述Intron M-150儲罐檢測儀，基于磁通量泄露原理，能夠?qū)薜装暹M行快速、全面的掃描檢測，分析判斷罐底板有 無腐蝕以及缺陷的腐蝕程度，也可評估實際板厚。M150型掃描儀配備48個霍爾傳感器和3個渦流傳感器，可檢測鋼板上 的非鐵磁質腐蝕防護涂層厚度，亦可實現極細微裂紋的檢測。配有Wintrocor軟件，可進行數據處理及分析。該產品主 要應用于石油，化工等行業儲罐罐底板快速掃查檢測。
功能用途該產品主要應用于石油，化工等行業儲罐罐底板、儲罐壁、儲罐頂檢測以及通用的鐵磁質鋼板檢測； 也可用于直徑粗長度一米以上的管道掃查檢測。
工作原理Intron M-150基于磁通量泄漏原理進行檢測。掃描儀下方的鋼板局部磁飽和，如果有缺陷，則在鋼板上方會產生漏磁 場和磁通畸變，傳感器會拾取這種畸變，將其轉換為電信號并發送給PDU，通過特殊的內置軟件Scanner RTV處理信號 。該儀器包括MFL掃描儀M150和帶有集成軟件Scanner RTV的平板電腦PDU 。掃描儀M 150和PDU通過電纜和耦合服務器 相連。PDU連接到固定在手柄上的平臺。掃描儀包含磁性系統和SU。磁系統包括強力永磁體，SU包含48個霍爾傳感器 和3個渦流傳感器。磁系統與檢查板之間以及傳感器單元與檢查板之間的間隙是可調的。
工作條件工作溫度：-25至 55°C；儀器特點?基于磁通量泄露原理，能夠?qū)薜装暹M行快速、全面的掃描檢測，分析判斷罐底板正 反面有無腐蝕、缺陷及腐蝕程度；

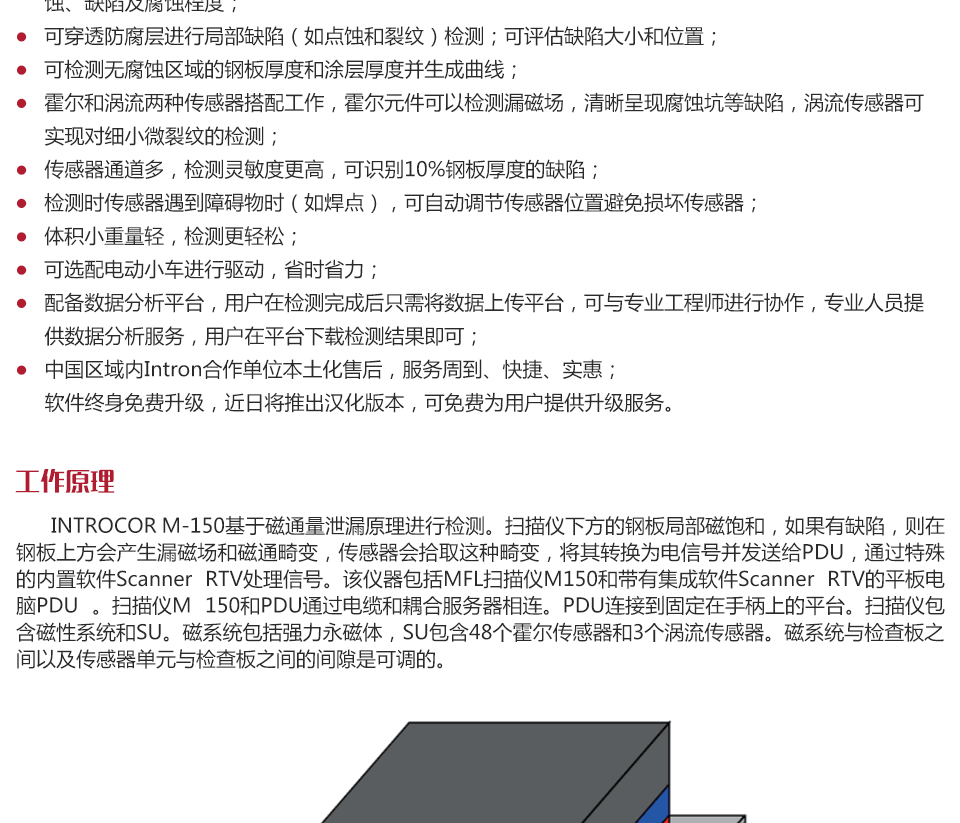

?可穿透防腐層進行局部缺陷（如點蝕和裂紋）檢測；可評估缺陷大小和位置；
?可檢測無腐蝕區域的鋼板厚度和涂層厚度并生成曲線；
?霍爾和渦流兩種傳感器搭配工作，霍爾元件可以檢測漏磁場，清晰呈現腐蝕坑等缺陷，渦流傳感器可實現對細小微裂紋的檢測；
?傳感器通道多，檢測靈敏度更高，可識別10%鋼板厚度的缺陷；
?檢測時傳感器遇到障礙物時（如焊點），可自動調節傳感器位置避免損壞傳感器；
?體積小重量輕，檢測更輕松；
?可選配電動小車進行驅動，省時省力；
?配備數據分析平臺，用戶在檢測完成后只需將數據上傳平臺，可與專業工程師進行協作，專業人員提供數據分析服務，用戶在平臺下載檢測結果即可；
?中國區域內Intron合作單位本土化售后，服務周到、快捷、實惠；
?軟件終身免費升級，近日將推出漢化版本，可免費為用戶提供升級服務。
操作方法及注意事項儀器的保養與維護 -
-

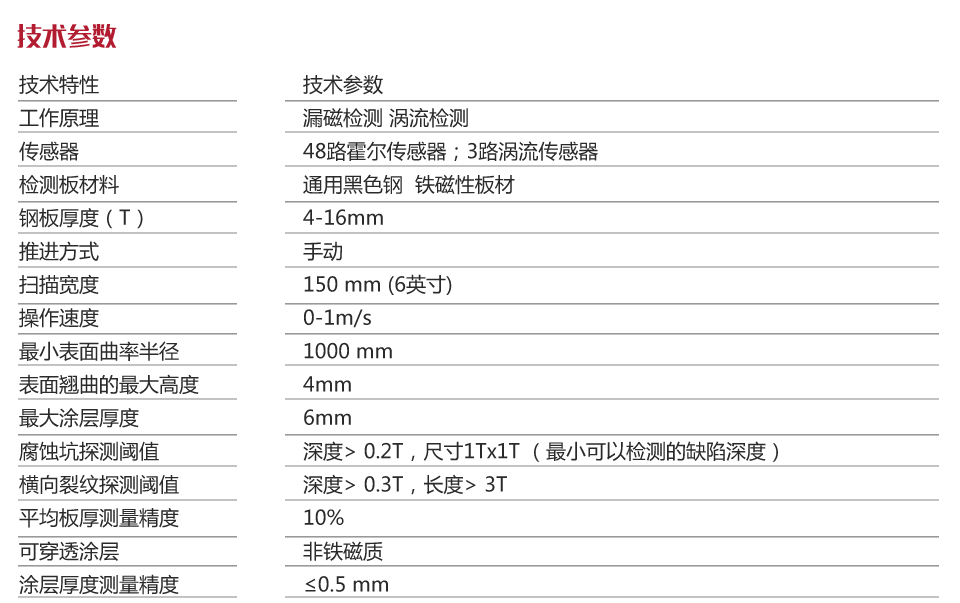

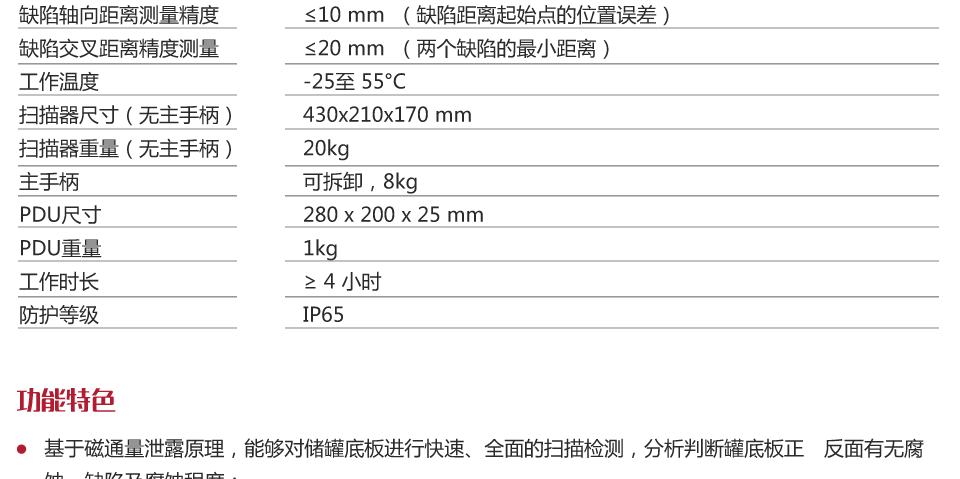

防護等級 IP65 工作時長 ≥ 4 小時 PDU重量 1kg PDU尺寸 280 х 200 х 25 mm 主手柄 可拆卸，8kg 掃描器重量（無主手柄） 20kg 掃描器尺寸（無主手柄） 430х210х170 mm 工作溫度 -25至 55°C 缺陷交叉距離精度測量 ≤20 mm （兩個缺陷的最小距離） 缺陷軸向距離測量精度 ≤10 mm （缺陷距離起始點的位置誤差） 涂層厚度測量精度 ≤0.5 mm 可穿透涂層 非鐵磁質 平均板厚測量精度 10% 交叉裂紋檢測閾值 深度> 0.3T，長度> 3T（裂紋處漏磁場磁感應強度最小值） 點腐蝕檢測閾值 深度> 0.2T，尺寸1Tx1T （由腐蝕產生的漏磁場磁感應強度最小值） 最大涂層厚度 6mm 表面翹曲的最大高度 4mm 最小表面曲率半徑 1000 mm 操作速度 0-1m/s 掃描寬度 150 mm (6英寸) 推進方式 手動 鋼板厚度（T） 4-16mm 檢測板材料 通用黑色鋼 鐵磁性板材 傳感器 48個霍爾傳感器；3個渦流傳感器 工作原理 漏磁檢測 渦流檢測 -
-
