亚洲国产欧美不卡在线观看,国产熟女一区二区,99久热只有精品视频在线17,亚洲欧洲精品2021

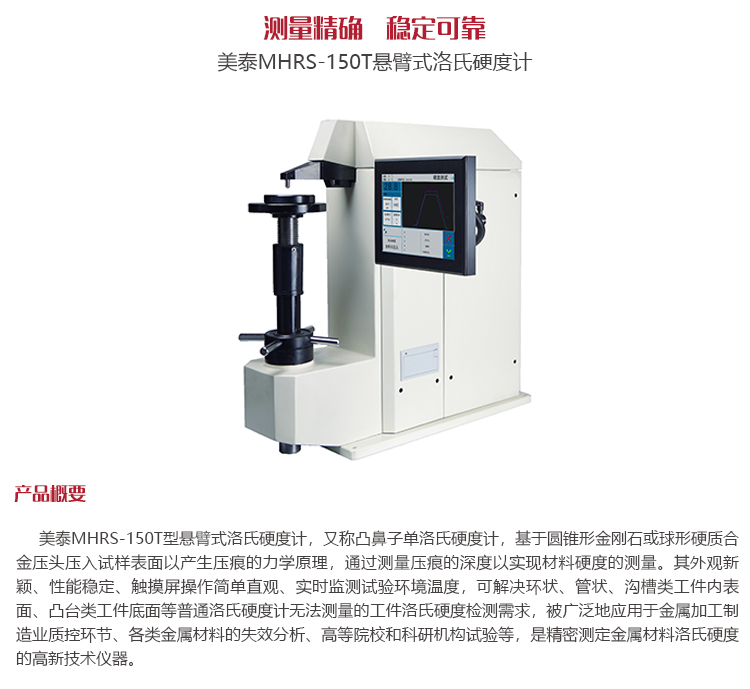

美泰MHRS-150T型懸臂式洛氏硬度計，又稱凸鼻子單洛氏硬度計，基于圓錐形金剛石或球形硬質合金壓頭壓入試樣表面以產(chǎn)生壓痕的力學原理，通過測量壓痕的深度以實現(xiàn)材料硬度的測量。其外觀新穎、性能穩(wěn)定、觸摸屏操作簡單直觀、實時監(jiān)測試驗環(huán)境溫度，可解決環(huán)狀、管狀、溝槽類工件內表面、凸臺類工件底面等普通洛氏硬度計無法測量的工件洛氏硬度檢測需求，被廣泛地應用于金屬加工制造業(yè)質控環(huán)節(jié)、各類金屬材料的失效分析、高等院校和科研機構試驗等，是精密測定金屬材料洛氏硬度的高新技術儀器。

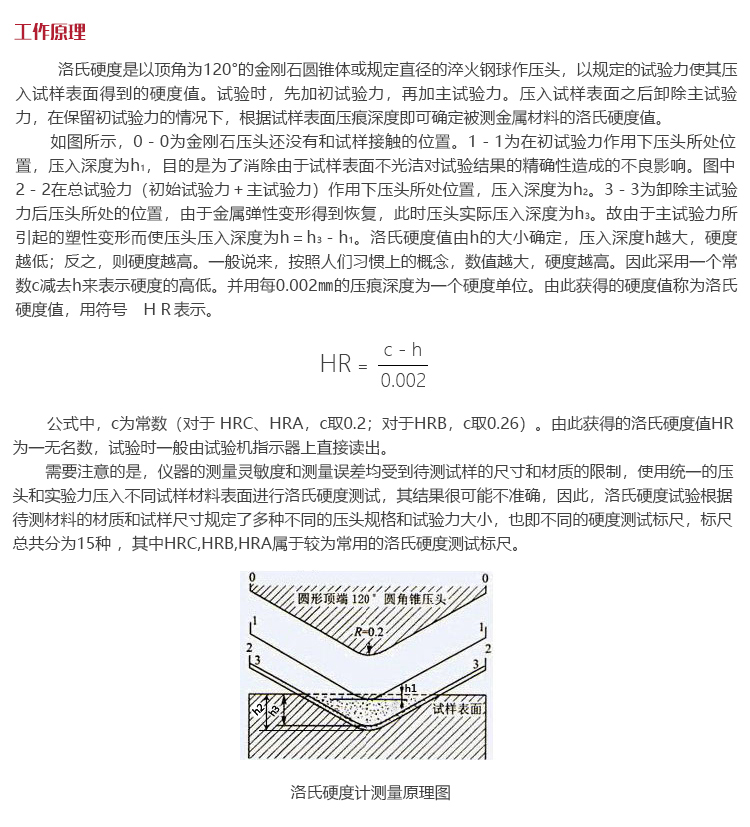

      洛氏硬度是以頂角為120°的金剛石圓錐體或規(guī)定直徑的淬火鋼球作壓頭，以規(guī)定的試驗力使其壓入試樣表面得到的硬度值。試驗時，先加初試驗力，再加主試驗力。壓入試樣表面之后卸除主試驗力，在保留初試驗力的情況下，根據(jù)試樣表面壓痕深度即可確定被測金屬材料的洛氏硬度值。

      如圖所示，0－0為金剛石壓頭尚未和試樣接觸的位置。1－1為在初試驗力作用下壓頭所處位置，壓入深度為h1，目的是為了消除由于試樣表面不光潔對試驗結果的精確性造成的不良影響。圖中2－2在總試驗力（初試驗力＋主試驗力）作用下壓頭所處位置，壓入深度為h2。3－3為卸除主試驗力后壓頭所處的位置，由于金屬彈性變形得到恢復，此時壓頭實際壓入深度為h3。故由于主試驗力所引起的塑性變形而使壓頭壓入深度為h＝h3－h(huán)1。洛氏硬度值由h的大小確定，壓入深度h越大，硬度越低；反之，則硬度越高。一般說來，按照人們習慣上的概念，數(shù)值越大，硬度越高。因此采用一個常數(shù)c減去h來表示硬度的高低。并用每0.002㎜的壓痕深度為一個硬度單位。由此獲得的硬度值稱為洛氏硬度值，用符號   ＨＲ表示。

      式中，c為常數(shù)（對于 HRC、HRA，c取0.2；對于HRB，c取0.26）。由此獲得的洛氏硬度值ＨＲ為一無名數(shù)，試驗時一般由試驗機指示器上直接讀出。

洛氏硬度計測量原理圖

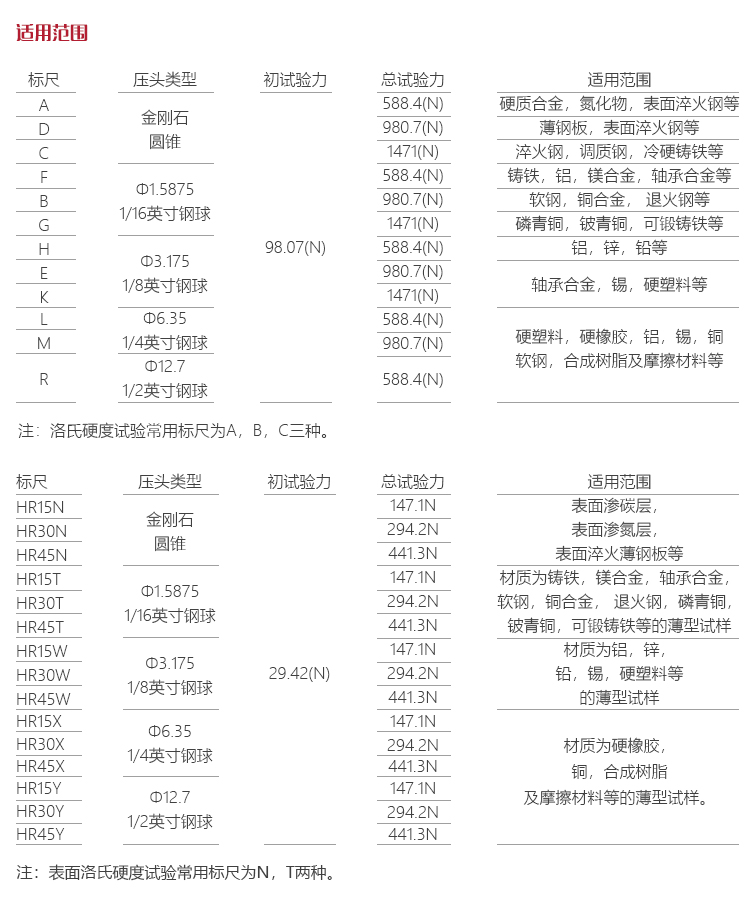

       需要注意的是，儀器的測量靈敏度和測量誤差均受到待測試樣的尺寸和材質的限制，使用統(tǒng)一的壓頭和實驗力壓入不同試樣材料表面進行洛氏硬度測試，其結果很可能不準確，因此，洛氏硬度試驗根據(jù)待測材料的材質和試樣尺寸規(guī)定了多種不同的壓頭規(guī)格和試驗力大小，也即不同的硬度測試標尺，標尺總共分為15種 ，其中HRB,HRC,HRA屬于較為常用的硬度測試標尺。

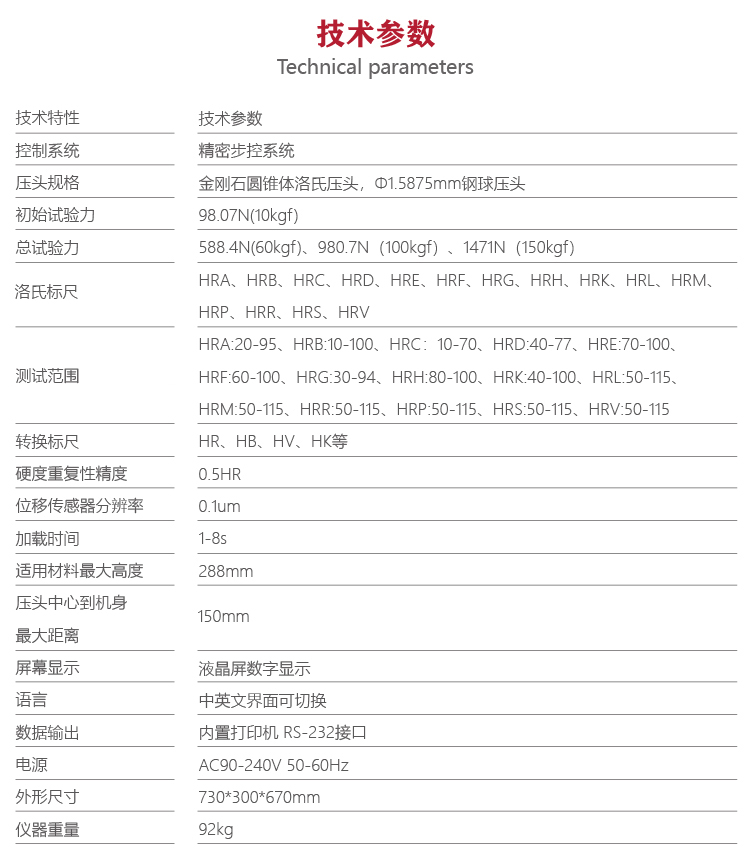

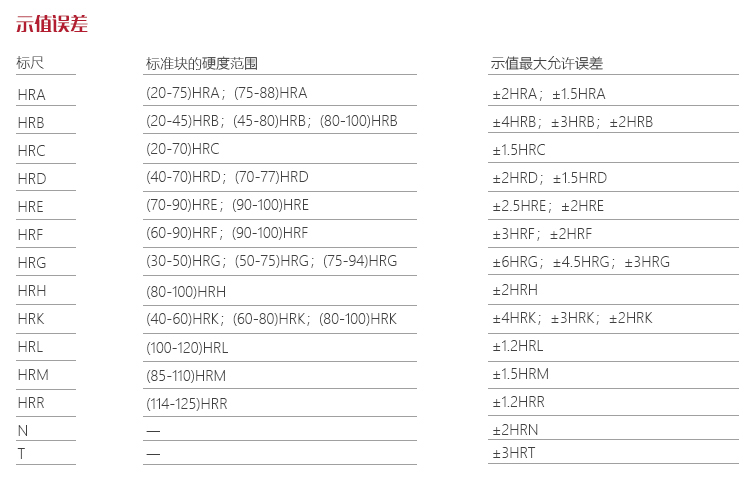

? 操作溫度：10～30℃；

? 相對濕度：≤65％；

? 周圍環(huán)境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。

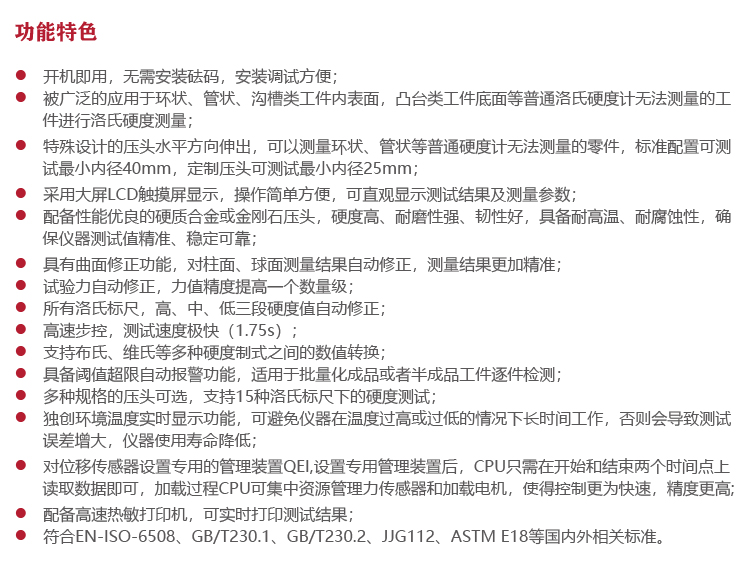

?開機即用，無需安裝砝碼，安裝調試方便；

?被廣泛的應用于環(huán)狀、管狀、溝槽類工件內表面，凸臺類工件底面等普通洛氏硬度計無法測量的工件進行洛氏硬度測量；

?特殊設計的壓頭水平方向伸出，可以測量環(huán)狀、管狀等普通硬度計無法測量的零件，標準配置可測試最小內徑40mm，定制壓頭可測試最小內徑25mm；

?采用大屏LCD觸摸屏顯示，操作簡單方便，可直觀顯示測試結果及測量參數(shù)；

?配備性能優(yōu)良的硬質合金或金剛石壓頭，硬度高、耐磨性強、韌性好，具備耐高溫、耐腐蝕性，確保儀器測試值精準、穩(wěn)定可靠；

?具有曲面修正功能，對柱面、球面測量結果自動修正，測量結果更加精準；

?試驗力自動修正，力值精度提高一個數(shù)量級；

?所有洛氏標尺，高、中、低三段硬度值自動修正；

?高速步控，測試速度極快（1.75s）；

?支持布氏、維氏等多種硬度制式之間的數(shù)值轉換；

?具備閾值超限自動報警功能，適用于批量化成品或者半成品工件逐件檢測；

?多種規(guī)格的壓頭可選，支持15種洛氏標尺下的硬度測試；

?獨創(chuàng)環(huán)境溫度實時顯示功能，可避免儀器在溫度過高或過低的情況下長時間工作，否則會導致測試誤差增大，儀器使用壽命降低；

?對位移傳感器設置專用的管理裝置QEI,設置專用管理裝置后，CPU只需在開始和結束兩個時間點上讀取數(shù)據(jù)即可，加載過程CPU可集中資源管理力傳感器和加載電機，使得控制更為快速，精度更高;

?配備高速熱敏打印機，可實時打印測試結果；

?符合EN-ISO-6508、GB/T230.1、GB/T230.2、JJG112、ASTM E18等國內外相關標準。

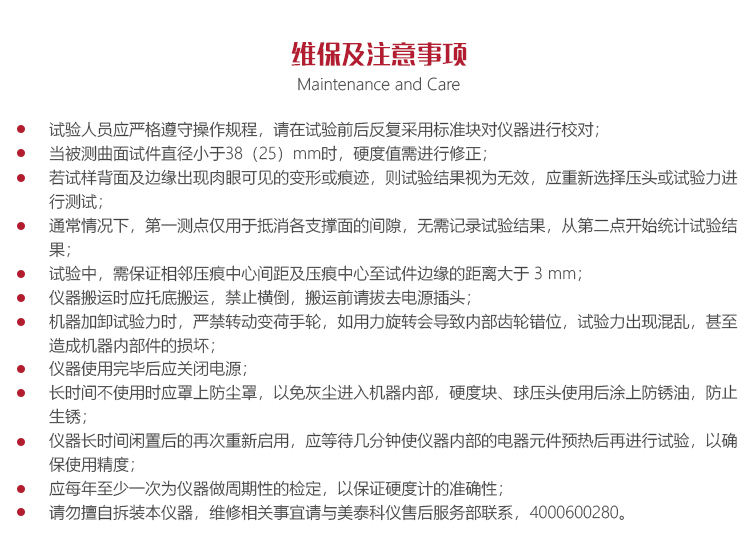

? 試驗人員應嚴格遵守操作規(guī)程，請在試驗前后反復采用標準塊對儀器進行校對；

? 當被測曲面試件直徑小于38（25）mm時，硬度值需進行修正；

? 若試樣背面及邊緣出現(xiàn)肉眼可見的變形或痕跡，則試驗結果視為無效，應重新選擇壓頭或試驗力進行測試；

? 通常情況下，第一測點僅用于抵消各支撐面的間隙，無需記錄試驗結果，從第二點開始統(tǒng)計試驗結果；

? 試驗中，需保證相鄰壓痕中心間距及壓痕中心至試件邊緣的距離大于 3 mm；

? 儀器搬運時應托底搬運，禁止橫倒，搬運前請拔去電源插頭；

? 機器加卸試驗力時，嚴禁轉動變荷手輪，如用力旋轉會導致內部齒輪錯位，試驗力出現(xiàn)混亂，甚至造成機器內部件的損壞；

? 儀器使用完畢后應關閉電源；

? 長時間不使用時應罩上防塵罩，以免灰塵進入機器內部，硬度塊、球壓頭使用后涂上防銹油，防止生銹；

? 儀器長時間閑置后的再次重新啟用，應等待幾分鐘使儀器內部的電器元件預熱后再進行試驗，以確保使用精度；

? 應每年至少一次為儀器做周期性的檢定，以保證硬度計的準確性；

? 請勿擅自拆裝本儀器，維修相關事宜請與美泰科儀售后服務部聯(lián)系，4000600280。
