MHVS-1觸摸屏數顯顯微硬度計
美泰科儀
MHVS-1
5~3000HV
AC220V+5%、50-60Hz
40kg
520*320*560mm
產品詳情
產品總述
圖文說明
技術參數
基本配置
可選配置
產品詳情
- 總述
- 圖文
- 參數
- 標配
- 選配
-

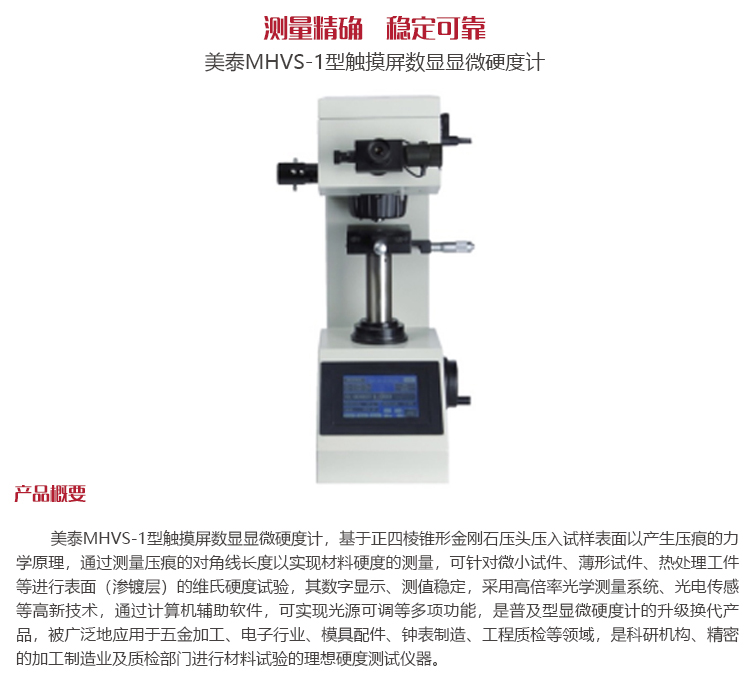

產品概述
美泰MHVS-1型觸摸屏數顯顯微硬度計，基于正四棱錐形金剛石壓頭壓入試樣表面以產生壓痕的力學原理，通過測量壓痕的對角線長度以實現材料硬度的測量，可針對微小試件、薄形試件、熱處理工件等進行表面（滲鍍層）的維氏硬度試驗，其數字顯示、測值穩定，采用高倍率光學測量系統、光電傳感等高新技術，通過計算機輔助軟件，可實現光源可調等多項功能，是普及型顯微硬度計的升級換代產品，被廣泛地應用于五金加工、電子行業、模具配件、鐘表制造、工程質檢等領域，是科研機構、精密的加工制造業及質檢部門進行材料試驗的理想硬度測試儀器。功能用途工作原理
顯微維氏（或努氏）硬度的測試原理是采用規定的正四棱錐金剛石壓頭，將選定的固定實驗力（載荷）壓入試樣表面，并保持一定時長（保荷），然后卸除實驗力（卸荷），在試樣表面殘留出一個底面為正方形的正四棱錐或克努普壓痕，通過測微目鏡測量其對角線的長度（國家標準規定維氏硬度壓痕對角線長度范圍為（0.020～1.400mm）以得到壓痕的面積，進而求得對應的維氏（或努氏）硬度值。

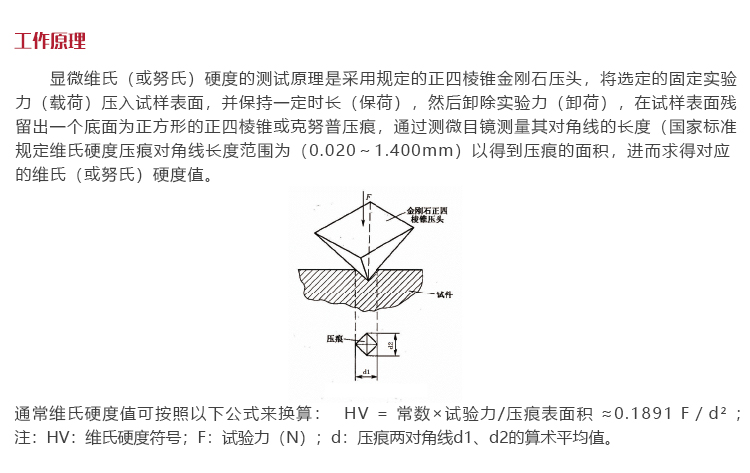

維氏硬度測量原理圖
通常維氏硬度值可按照以下公式來?yè)Q算：
HV = 常數×試驗力/壓痕表面積 ≈0.1891 F／d2 ；
注：HV：維氏硬度符號；F：試驗力（N）；d：壓痕兩對角線d1、d2的算術平均值。

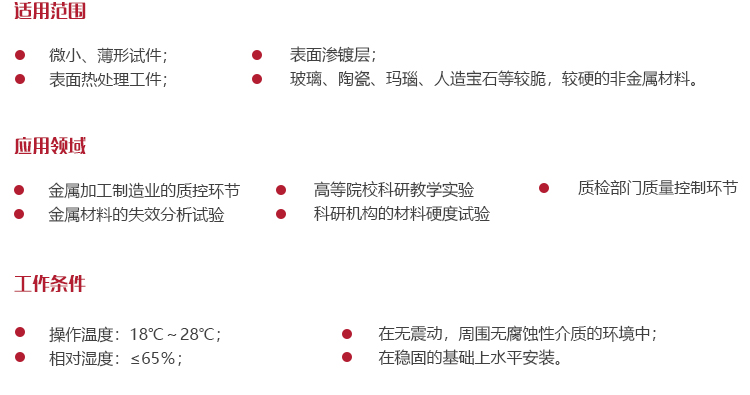

工作條件?操作溫度：18℃～28℃；
?相對濕度：≤65％；
?在無震動，周?chē)鸁o(wú)腐蝕性介質的環境中；
?在穩固的基礎上水平安裝。

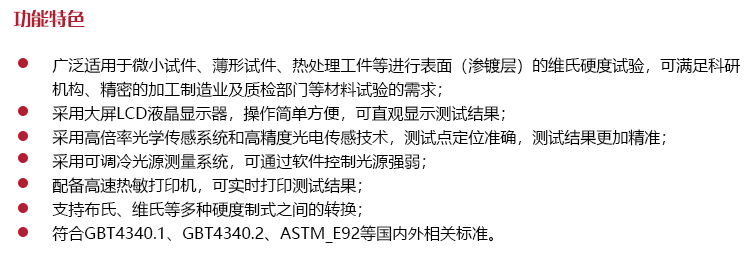

儀器特點?廣泛適用于微小試件、薄形試件、熱處理工件等進行表面（滲鍍層）的維氏硬度試驗，可滿足科研機構、精密的加工制造業及質檢部門等材料試驗的需求；
?通過8寸彩色觸摸屏輸入，能調節測量光源的強弱，保持時間、與儲存等
?采用高倍率光學傳感系統和高精度光電傳感技術，測試點定位準確，測試結果更加精準；
?測試點自動精準定位，測試的硬度值自動計算、自動顯示；
?配備高速熱敏打印機，可實時打印測試結果；
?支持布氏、維氏等多種硬度制式之間的轉換；
?符合GBT4340.1，GBT4340.2，ASTM_E92等國內外相關標準。

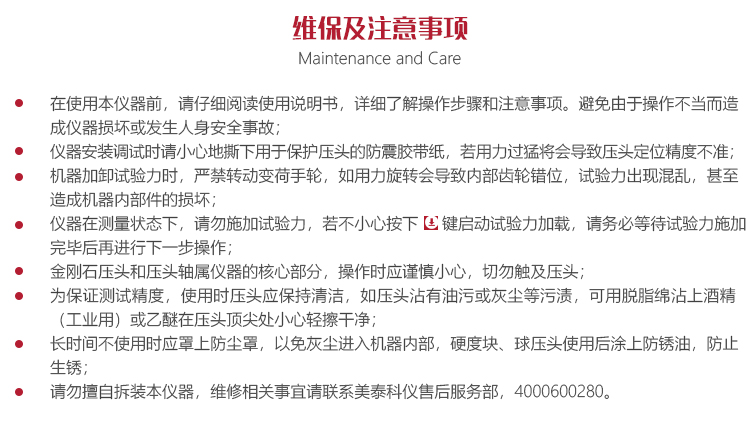

操作方法及注意事項儀器的保養與維護?在使用本儀器前，請仔細閱讀使用說明書，詳細了解操作步驟和注意事項。避免由于操作不當而造成儀器損壞或發生人身安全事故；
?儀器安裝調試時請小心地撕下用于保護壓頭的防震膠帶紙，若用力過猛將會導致壓頭定位精度不準；
?機器加卸試驗力時，嚴禁轉動變荷手輪，如用力旋轉會導致內部齒輪錯位，試驗力出現混亂，甚至造成機器內部件的損壞；
?金剛石壓頭和壓頭軸屬儀器的核心部分，操作時應謹慎小心，切勿觸及壓頭；
?為保證測試精度，使用時壓頭應保持清潔，如壓頭沾有油污或灰塵等污漬，可用脫脂綿沾上酒精（工業用）或乙醚在壓頭頂尖處小心輕擦干凈；
?長時間不使用時應罩上防塵罩，以免灰塵進入機器內部，硬度塊、球壓頭使用后涂上防銹油，防止生銹；
?請勿擅自拆裝本儀器，維修相關事宜請聯系美泰科儀售后服務部，4000600280。
-
-

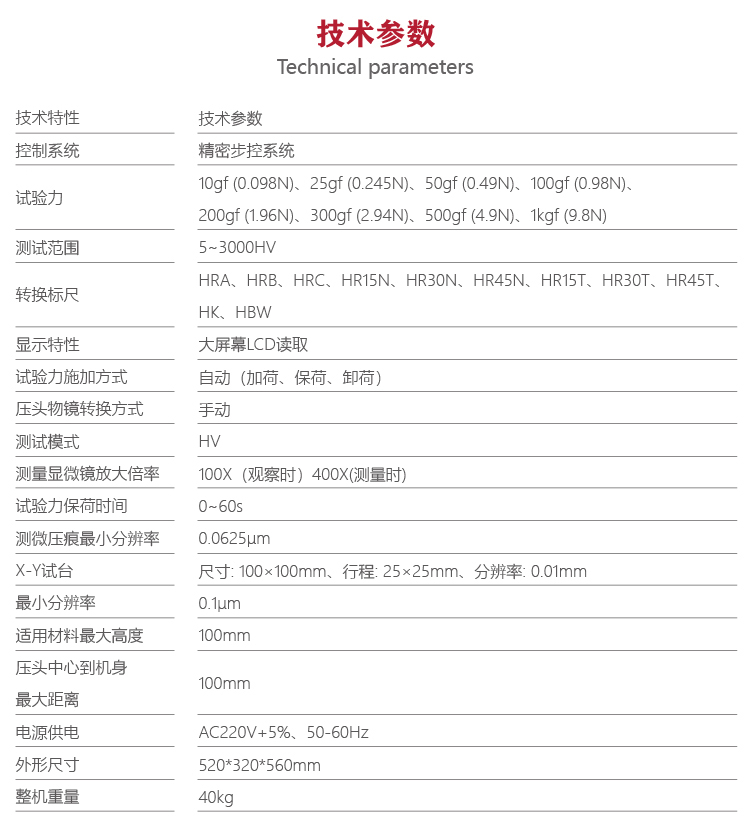

控制系統 精密步控系統 最小分辨率 0.1μm X-Y試臺 尺寸: 100×100mm、行程: 25×25mm、分辨率: 0.01mm 測試模式 HV 試驗力 10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N)、 200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1kg 測試范圍 5~3000HV 轉換標尺 HRA、HRB、HRC、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、HK、HBW 顯示特性 大屏幕LCD讀取 試驗力施加方式 自動（加荷、保荷、卸荷） 壓頭物鏡轉換方式 手動 測量顯微鏡放大倍率 100X（觀察時）400X(測量時) 試驗力保荷時間 0~60s 測微壓痕最小分辨率 0.0625μm 適用材料最大高度 100mm 壓頭中心到機身最大距離 100mm 電源供電 AC220V+5%、50-60Hz 外形尺寸 520*320*560mm 整機重量 40kg -
-
