亚洲国产欧美不卡在线观看,国产熟女一区二区,99久热只有精品视频在线17,亚洲欧洲精品2021

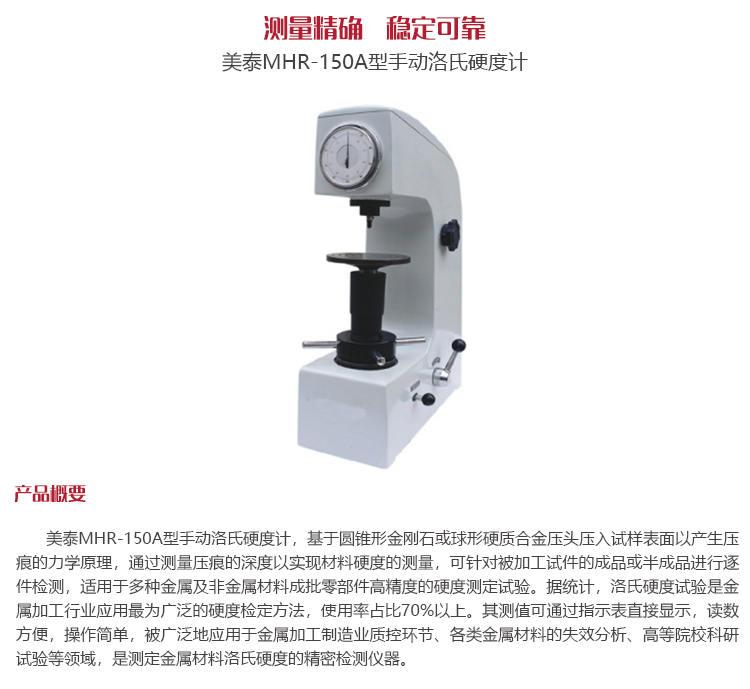

美泰MHR-150A型手動(dòng)洛氏硬度計(jì)，基于圓錐形金剛石或球形硬質(zhì)合金壓頭壓入試樣表面以產(chǎn)生壓痕的力學(xué)原理，通過(guò)測(cè)量壓痕的深度以實(shí)現(xiàn)材料硬度的測(cè)量，可針對(duì)被加工試件的成品或半成品進(jìn)行逐件檢測(cè)，適用于多種金屬及非金屬材料成批零部件高精度的硬度測(cè)定試驗(yàn)。據(jù)統(tǒng)計(jì)，洛氏硬度試驗(yàn)是金屬加工行業(yè)應(yīng)用最為廣泛的硬度檢定方法，使用率占比70%以上。其測(cè)值可通過(guò)指示表直接顯示，讀數(shù)方便，操作簡(jiǎn)單，被廣泛地應(yīng)用于金屬加工制造業(yè)質(zhì)控環(huán)節(jié)、各類金屬材料的失效分析、高等院?？蒲?/span>試驗(yàn)等領(lǐng)域，是測(cè)定金屬材料洛氏硬度的精密檢測(cè)儀器。

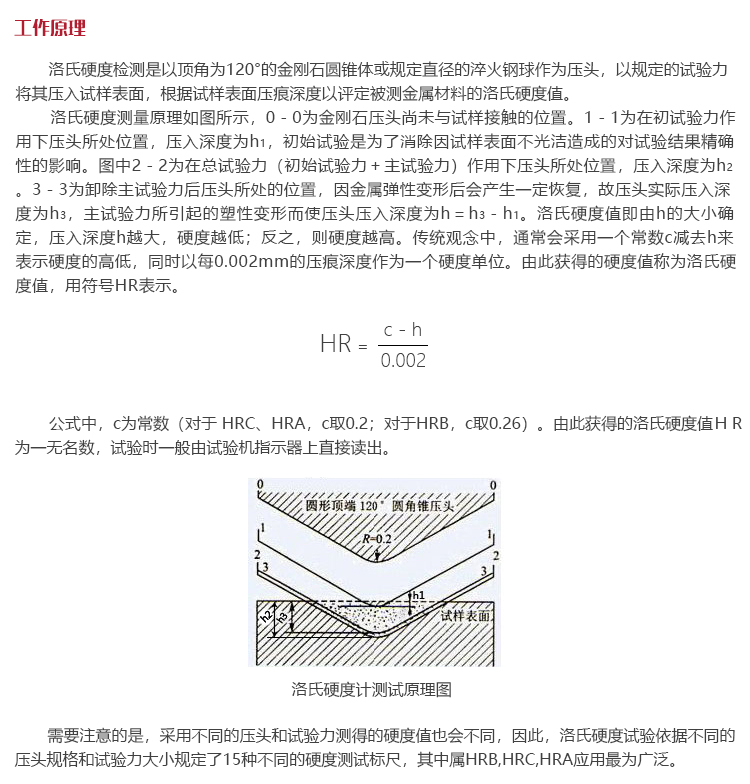

       洛氏硬度檢測(cè)是以頂角為120°的金剛石圓錐體或規(guī)定直徑的淬火鋼球作為壓頭，以規(guī)定的試驗(yàn)力將其壓入試樣表面，根據(jù)試樣表面壓痕深度以評(píng)定被測(cè)金屬材料的洛氏硬度值。

       洛氏硬度測(cè)量原理如下圖所示，0－0為金剛石壓頭尚未與試樣接觸的位置。1－1為在初試驗(yàn)力作用下壓頭所處位置，壓入深度為h1，初始試驗(yàn)是為了消除因試樣表面不光潔造成的對(duì)試驗(yàn)結(jié)果精確性的影響。圖中2－2為在總試驗(yàn)力（初始試驗(yàn)力＋主試驗(yàn)力）作用下壓頭所處位置，壓入深度為h2。3－3為卸除主試驗(yàn)力后壓頭所處的位置，因金屬?gòu)椥宰冃魏髸?huì)產(chǎn)生一定恢復(fù)，故壓頭實(shí)際壓入深度為h3，主試驗(yàn)力所引起的塑性變形而使壓頭壓入深度為h＝h3－h(huán)1。洛氏硬度值即由h的大小確定，壓入深度h越大，硬度越低；反之，則硬度越高。傳統(tǒng)觀念中，通常會(huì)采用一個(gè)常數(shù)c減去h來(lái)表示硬度的高低，同時(shí)以每0.002mm的壓痕深度作為一個(gè)硬度單位。由此獲得的硬度值稱為洛氏硬度值，用符號(hào)HR表示。

       公式中，c為常數(shù)（對(duì)于 HRC、HRA，c取0.2；對(duì)于HRB，c取0.26）。由此獲得的洛氏硬度值ＨＲ為一無(wú)名數(shù)，試驗(yàn)時(shí)一般由試驗(yàn)機(jī)指示器上直接讀出。

洛氏硬度計(jì)工作原理圖

       需要注意的是，采用不同的壓頭和試驗(yàn)力測(cè)得的硬度值也會(huì)不同，因此，洛氏硬度試驗(yàn)依據(jù)不同的壓頭規(guī)格和試驗(yàn)力大小規(guī)定了15種不同的硬度測(cè)試標(biāo)尺，其中屬HRB,HRC,HRA應(yīng)用最為廣泛。

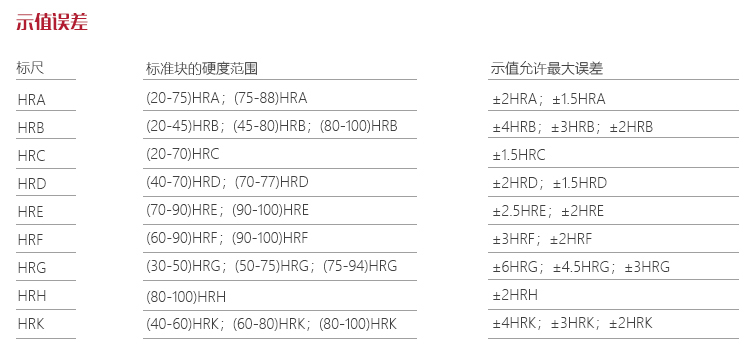

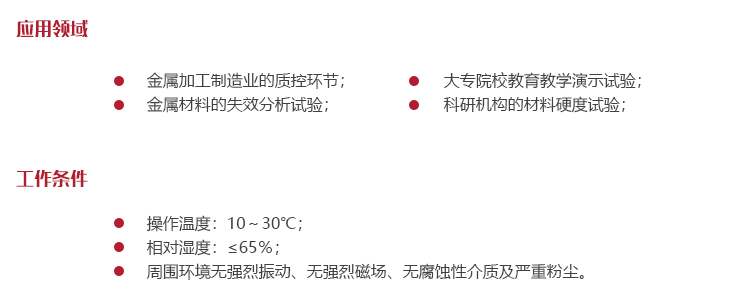

?操作溫度：10～30℃；

?相對(duì)濕度：≤65％；

?周?chē)h(huán)境無(wú)強(qiáng)烈振動(dòng)、無(wú)強(qiáng)烈磁場(chǎng)、無(wú)腐蝕性介質(zhì)及嚴(yán)重粉塵。

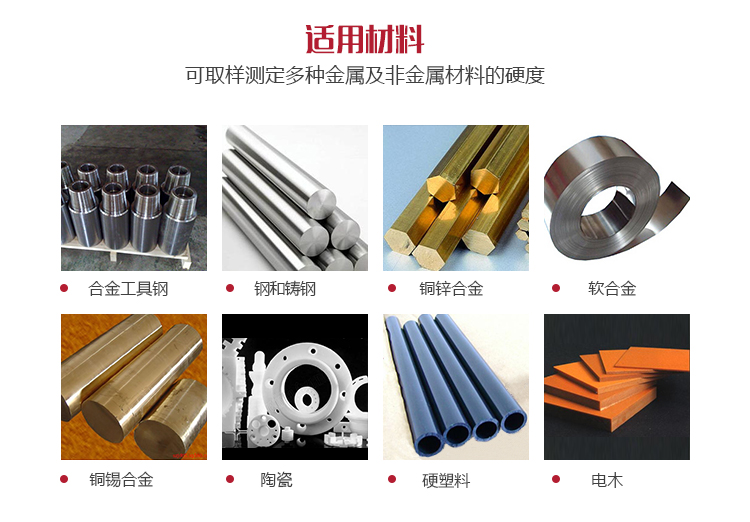

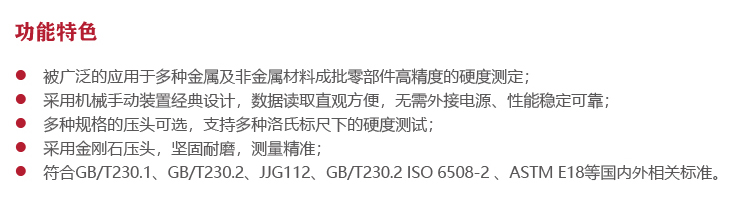

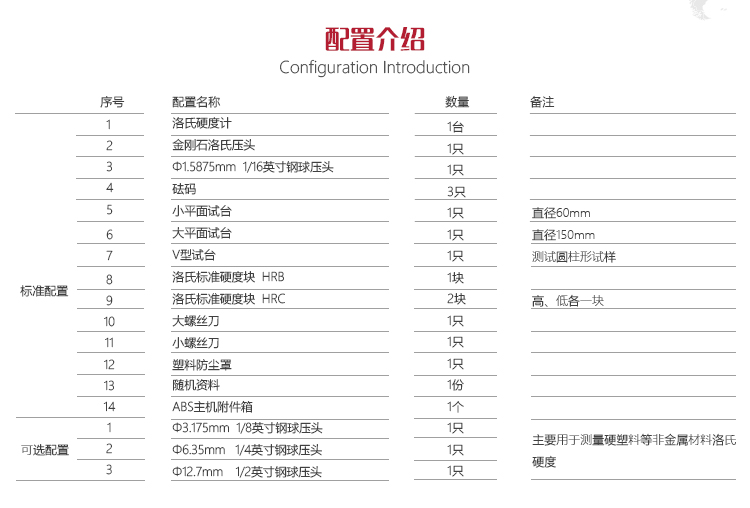

?被廣泛的應(yīng)用于多種金屬及非金屬材料成批零部件高精度的硬度測(cè)定；

?采用機(jī)械手動(dòng)裝置經(jīng)典設(shè)計(jì)，數(shù)據(jù)讀取直觀方便，無(wú)需外接電源、性能穩(wěn)定可靠；

?多種規(guī)格的壓頭可選，支持多種洛氏標(biāo)尺下的硬度測(cè)試；

?采用金剛石壓頭，堅(jiān)固耐磨，測(cè)量精準(zhǔn)；

?符合GB/T230.1  GB/T230.2、JJG112、GB/T230.2 ISO 6508-2 、ASTM E18等國(guó)內(nèi)外相關(guān)標(biāo)準(zhǔn)。

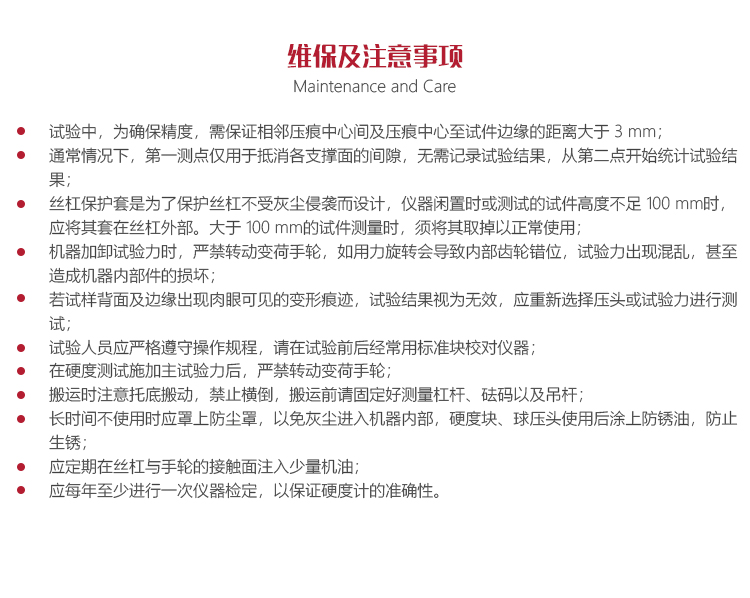

?試驗(yàn)中，為確保精度，需保證相鄰壓痕中心間及壓痕中心至試件邊緣的距離大于 3 mm；

?通常情況下，第一測(cè)點(diǎn)僅用于抵消各支撐面的間隙，無(wú)需記錄試驗(yàn)結(jié)果，從第二點(diǎn)開(kāi)始統(tǒng)計(jì)試驗(yàn)結(jié)果；

?絲杠保護(hù)套是為了保護(hù)絲杠不受灰塵侵襲而設(shè)計(jì)，儀器閑置時(shí)或測(cè)試的試件高度不足 100 mm時(shí)，應(yīng)將其套在絲杠外部。大于 100 mm的試件測(cè)量時(shí)，須將其取掉以正常使用；

?儀器加卸試驗(yàn)力時(shí)，嚴(yán)禁轉(zhuǎn)動(dòng)變荷手輪，如用力旋轉(zhuǎn)會(huì)導(dǎo)致內(nèi)部齒輪錯(cuò)位，試驗(yàn)力出現(xiàn)混亂，甚至造成機(jī)器內(nèi)部件的損壞；

?若試樣背面及邊緣出現(xiàn)肉眼可見(jiàn)的變形痕跡，試驗(yàn)結(jié)果視為無(wú)效，應(yīng)重新選擇壓頭或試驗(yàn)力進(jìn)行測(cè)試；

?試驗(yàn)人員應(yīng)嚴(yán)格遵守操作規(guī)程，請(qǐng)?jiān)谠囼?yàn)前后經(jīng)常用標(biāo)準(zhǔn)塊校對(duì)儀器；

?搬運(yùn)時(shí)注意托底搬動(dòng)，禁止橫倒，搬運(yùn)前請(qǐng)固定好測(cè)量杠桿、砝碼以及吊桿；

?儀器不使用時(shí)應(yīng)罩上防塵罩，防止灰塵進(jìn)入機(jī)器內(nèi)部，硬度塊、壓頭使用后應(yīng)涂上防銹油，防止生銹；

?應(yīng)定期在絲杠與手輪的接觸面注入少量機(jī)油；

?硬度計(jì)應(yīng)每年至少一次周期檢定工作，以保證硬度計(jì)的準(zhǔn)確性；

?請(qǐng)勿擅自拆裝本儀器，維修相關(guān)事宜請(qǐng)聯(lián)系美泰科儀售后服務(wù)部，4000600280。
